MOS的电流方向是唯一的吗？

MOS的电流方向是唯一的吗？

　　引言：在常规使用中，似乎流经NMOS和PMOS的电流只朝一个方向流动，但实际情况是，MOS的电流流向和BJT不一样，BJT的电流流向已经固定，但是MOS并没有。本节不从物理结构上阐述其电流流向，主要探讨MOS的电流流向以及体二极管电流相关问题，为后续的电路设计夯实基础。

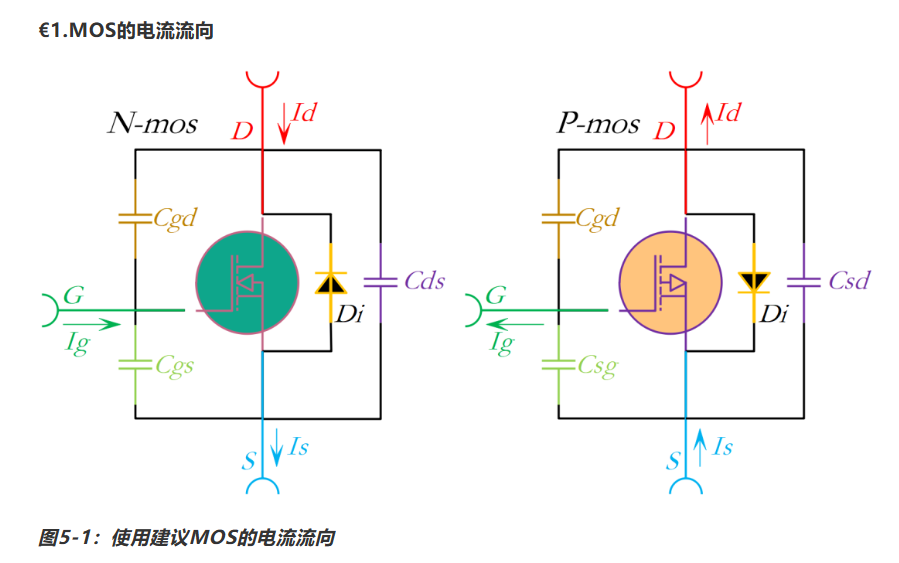

　　使用MOS时，常选择的电流流向如图5-1所示，NMOS从D极流向S极；PMOS从S极流向D极。然后我们发现他们的电流流向和各自寄生的体二极管Di极性是相反的。也就是说如果在开关使用场景，导通时电流只会通过MOS主体流过，Di是反极性不会有额外电流流过。关闭时MOS也处于完全关闭状态。

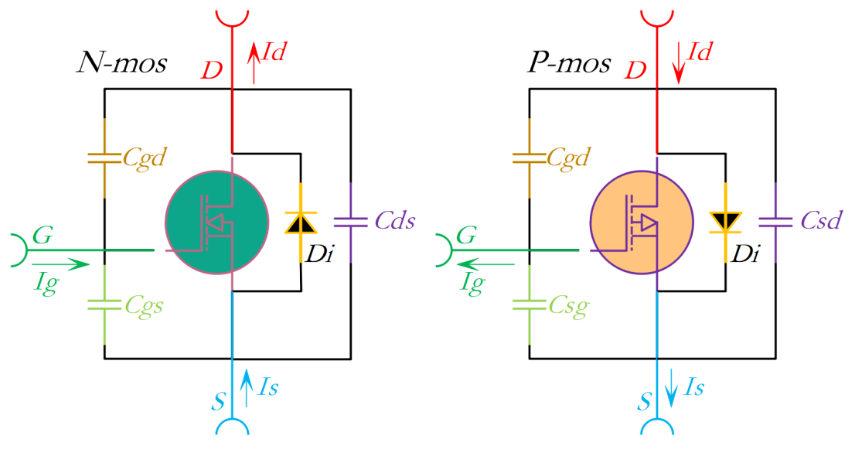

　　而用图5-2所示这种方式使用MOS，NMOS从S极流向D极；PMOS从D极流向S极。然后我们发现他们的电流流向和各自寄生的体二极管Di极性是相同的。也就是说如果在开关使用场景，导通时电流不仅会通过MOS主体流过，Di是同极性也会有额外少许电流。关闭时MOS实际并不处于完全关闭状态，会有较大的电流从Di流过。

　　MOS电流导通流向不是唯一的，在VGS满足驱动条件时，主要是看源极和漏极之间的电位，漏极电位高于源极，电流D到S。源极电位高于漏极，电流S到D。

　　当我们以图5-2中NMOS的使用方式作为开关，当NMOS关断时，仍会有比较大的电流经由Di从S流向N，实际上达不到开关的效果，这就是为什么开关场景仍以图5-1的设计方式而不是图5-2的方式。但这并不说明图5-2所示的使用方式完全没有使用的意义，在一些特别的场景，比如防反接，这样的使用方式就特别有用

　　小结

　　两种电流流向的选择不仅影响G极驱动的方式，也影响着是选择高侧还是低侧开关，根据实际使用场景，合理选择电流流向和驱动方式，灵活使用。
